제품 상세정보
Place of Origin: China
브랜드 이름: HETECH
인증: ISO9001,ISO14001,ISO13485,IATF16949
Model Number: HC043IG30029-D92
지불과 운송 용어
Minimum Order Quantity: 100pcs
Delivery Time: 4-6weeks
Payment Terms: T/T
Supply Ability: 50K/month
P/N: |
HC043IG30029-D92 |
Size: |
4.3"(IPS) |
Display type: |
(IPS) |
Resolution: |
800*480 |
Outline dimension: |
105.5(W )*67.2(H)*4.05(T)mm |
Active area: |
95.04(W)*53.856(H)mm |
Brightness: |
300cd/m2 |
Interface: |
12pinSPI |
Viewing angle: |
80/80/80/80 |
Operation Temp.: |
-20~70℃ |
Storage Temp.: |
-30~80℃ |
Contrast ratio: |
500 |
Aspect rati16:9o: |
16:9 |
Application: |
medical syringe pump, optical network tester, portable aquaculture dissolved oxygen meter |
P/N: |
HC043IG30029-D92 |
Size: |
4.3"(IPS) |
Display type: |
(IPS) |
Resolution: |
800*480 |
Outline dimension: |
105.5(W )*67.2(H)*4.05(T)mm |
Active area: |
95.04(W)*53.856(H)mm |
Brightness: |
300cd/m2 |
Interface: |
12pinSPI |
Viewing angle: |
80/80/80/80 |
Operation Temp.: |
-20~70℃ |
Storage Temp.: |
-30~80℃ |
Contrast ratio: |
500 |
Aspect rati16:9o: |
16:9 |
Application: |
medical syringe pump, optical network tester, portable aquaculture dissolved oxygen meter |

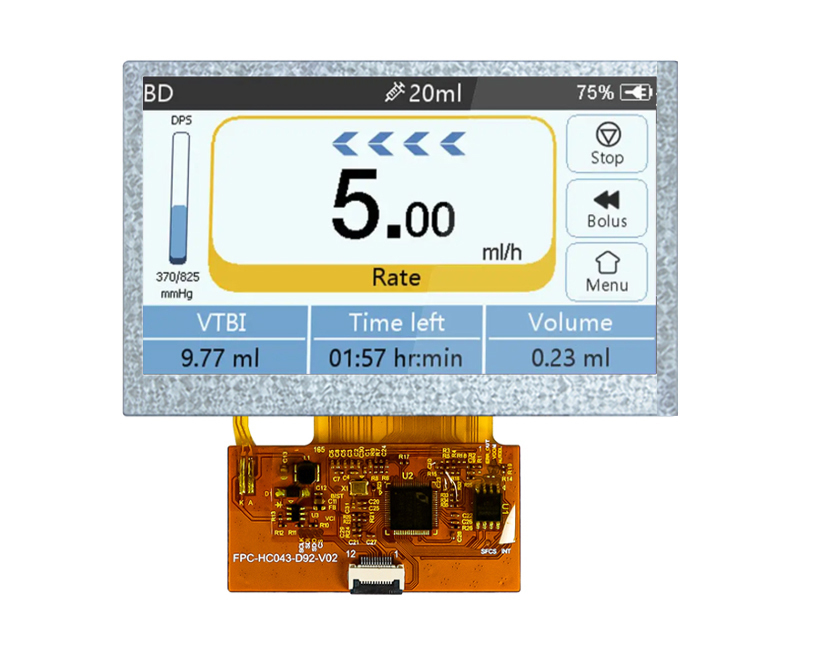

300 밝기 및 500:1 명암비를 갖춘 4.3인치 TFT LCD
제품 설명:
HC043IG30029-D92는 95.04mm*53.856mm의 활성 영역을 가진 뛰어난 4.3인치 디스플레이입니다. 105.5mm*67.2mm*4.05mm의 컴팩트한 프레임에 내장되어 선명한 시각 효과와 견고한 신뢰성을 위해 설계된 TFT 및 IPS 기술의 장점을 활용합니다. 800*480 해상도, 500:1 명암비, 300니트 밝기를 자랑하며, 혹독한 조명 환경에서도 선명한 화질을 제공합니다. 또한, 모든 방향에서 85°의 초광시야각, SPI 인터페이스, 산업 등급 -20℃ ~ 70℃ 작동 범위는 이 슬림 패널이 의료용 주사기 펌프, 광 네트워크 테스터, 휴대용 양식 용존 산소 측정기에서 뛰어난 성능을 발휘하게 합니다.
일반 사양:
| P/N |
HC043IG30029-D92
|
| 크기 | 4.3인치 |
| 디스플레이 유형 |
노멀 블랙, IPS
|
| 해상도 | 480*272 |
| 외형 치수(mm) | 105.5(W)*67.2(H)*4.05(T)mm |
| 활성 영역(mm) | 95.04(W)*53.856(H)mm |
| 밝기(cd/m²) | 300 |
| 시야각(L/R/T/B) | 80/80/80/80 |
| 인터페이스 | 12핀SPI |
| 작동 온도 | -20~70℃ |
| 보관 온도 | -30~80℃ |
| 화면비 | 16:9 |
| 명암비 | 500 |
| 응용 분야 | 의료용 주사기 펌프, 광 네트워크 테스터, 휴대용 양식 용존 산소 측정기 |
핀 할당:
전기적 특성
| 항목 | 기호 | 최소 | 일반 | 최대 | 단위 | 테스트 조건 |
| 공급 전압 | Vf | - | 15.5 | - | V | If=40mA |
| 공급 전류 | If | - | 40 | - | mA | - |
| 수명 | - | 30000 | - | - | 시간 | If=40mA |
제품 도면:
4-4.3인치 LCD 디스플레이 시리즈:
|
4-4.3인치 LCD 디스플레이 크기 |
|||||||||||
| 주의: 아래 나열된 모델이 요구 사항을 충족하지 못하는 경우 LCM, RTP, CTP, 드라이버 보드 등에 국한되지 않고 특정 요구 사항에 따라 맞춤 제작이 가능합니다. | |||||||||||
| No. | 크기 | 부품 번호 | LCD 유형 | 해상도 | 외형 치수 | 활성 영역 | 인터페이스 | 명암비 | 밝기 | 작동 온도 | 보관 온도 |
| 1 | 4" | HC040I*30021-C82 | IPS | 480*480 | 74.66*76.54*2.15mm | 71.856*70.176mm | 40핀RGB | 800 | 300 | -20~70℃ | -30~80℃ |
| 2 | 4" | HC041IXA5030-F77 | IPS | 1280*640 | 106.9*61.9*2.9mm | 92.544*46.272mm | 40핀RGB | 1500 | 1500 | -40~105℃ | -40~105℃ |
| 3 | 4" | HC040I*30021-C82V.C | IPS | 480*480 | 86*86*37.5mm | 71.856*70.176mm | 40핀RGB | 800 | 250 | -20~70℃ | -30~80℃ |
| 4 | 4.3" | HC043TE20029-B58 | TN | 480*272 | 105.5*67.2*2.9mm | 95.04*53.856mm | 40핀RGB | 500 | 200 | -20~70℃ | -30~70℃ |
| 5 | 4.3" | HC043IG30029-D92 | IPS | 800*480 | 105.5*67.2*2.9mm | 95.04*53.86mm | 12핀SPI | 1200 | 300 | -20~70℃ | -30~80℃ |
| 6 | 4.3" | HC043IG30029-D92V.1 | IPS | 800*480 | 105.5*67.2*4.05mm | 95.04 ×53.856mm | 12핀SPI | 500 | 280 | -20~70℃ | -30-80℃ |
| 7 | 4.3" | HC043TE20029-B55 | TN | 480*272 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40핀RGB | 500 | 200 | -20~70℃ | -30-80℃ |
| 8 | 4.3" | HC043TE30029-B03V01 | TN | 480*272 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40핀RGB | 500 | 300 | -20~70℃ | -30-80℃ |
| 9 | 4.3" | HC043TE30029-B03V.C | TN | 480*272 | 105.5*67.2*4.5mm | 95.04×53.856mm | 40핀RGB | 500 | 300 | -20~70℃ | -30-80℃ |
| 10 | 4.3" | HC043TE45031-B03 | TN | 480*272 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40핀RGB | 500 | 450 | -20~70℃ | -30-80℃ |
| 11 | 4.3" | HC043TE50029-B03 | TN | 480*272 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40핀RGB | 500 | 500 | -20~70℃ | -30-80℃ |
| 12 | 4.3" | HC043TE50029-B03V02 | TN | 480*272 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40핀RGB | 500 | 500 | -20~70℃ | -30-80℃ |
| 13 | 4.3" | HC043TE80031-B80 | TN | 480*272 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40핀RGB | 500 | 800 | -20~70℃ | -30-80℃ |
| 14 | 4.3" | HC043TE78040-B80 | TN | 480*272 | 105.5*67.2*4.0mm | 95.04*53.868mm | 40핀RGB | 500 | 780 | -20~70℃ | -30-80℃ |
| 15 | 4.3" | HC043IE30031-B80 | IPS | 480*272 | 105.5*67.2*3.0mm | 95.04*53.856mm | 40핀RGB | 800 | 300 | -20~70℃ | -30-80℃ |
| 16 | 4.3" | HC043TE30040-B80V.1 | TN | 480*272 | 105.5*67.2*4.05mm | 95.04×53.856mm | 40핀RGB | 500 | 200 | -20~70℃ | -20~70℃ |
| 17 | 4.3" | HC043TE40040-A46V.1 | TN | 480*272 | 104.7×66.4×4mm | 95.04×53.856mm | 40핀RGB | 500 | 400 | -20~70℃ | --20~70℃ |
| 18 | 4.3" | HC043IG80030-B56 | IPS | 800*480 | 105.5*67.2*3.0mm | 95.04*53.856mm | 40핀RGB | 800 | 800 | -20~70℃ | -30~80℃ |
| 19 | 4.3" | HC043IE40029-F47 | IPS | 480*272 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40핀RGB | 800 | 400 | -20~70℃ | -30~80℃ |
| 20 | 4.3" | HC043IE50029-D65 | IPS | 480*272 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40핀RGB | 800 | 500 | -20~70℃ | -30~80℃ |
| 21 | 4.3" | HC043IE50029-D65V.C | IPS | 480*272 | 105.5*67.2*4.35mm | 95.04*53.86mm | 40핀RGB | 800 | 450 | -20~70℃ | -30~80℃ |
| 22 | 4.3" | HC043IEA0029-B03H | IPS | 480*272 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40핀RGB | 800 | 1000 | -30~85℃ | -30~85℃ |
| 23 | 4.3" | HC043IG50029-D20 | IPS | 800*480 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40핀RGB | 1200 | 500 | -20~70℃ | -30~80℃ |
| 24 | 4.3" | HC043IGA0029-D20H | IPS | 800*480 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40핀RGB | 1200 | 1000 | -30~85℃ | -30~85℃ |
맞춤 설정:
FAQ:
Q1. LCD 디스플레이에 대한 샘플 주문을 할 수 있습니까?
A: 예, 품질을 테스트하고 확인하기 위해 샘플 주문을 환영합니다.
Q2. 리드 타임은 어떻습니까?
A:일반적으로 상품이 재고가 있는 경우 샘플 주문은 4~5일, 대량 생산은 4~6주입니다(수량 및 제품 기준).
Q3. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸립니까?
A: DHL, UPS, FedEx로 배송합니다.
Q4. LCD 디스플레이 주문을 어떻게 진행합니까?
A: 먼저 요구 사항 또는 응용 프로그램을 알려주십시오.
둘째, 귀하의 요구 사항 또는 제안에 따라 견적을 제시합니다.
셋째, 고객은 샘플을 확인하고 정식 주문에 대한 보증금을 예치합니다.
넷째, 생산을 준비합니다.
Q5: 제품에 대한 보증을 제공합니까?
A: 예, 당사 제품에 대해 1년 보증을 제공합니다.
Q6: 결함은 어떻게 처리합니까?
A: 첫째, 당사 제품은 엄격한 품질 관리 시스템으로 생산되며 불량률은 0.2% 미만입니다.
B.인적 요인으로 인한 손상 외에도 배송 시작일로부터 1년 보증이 적용됩니다.
특별한 조건이 있는 경우 보증 기간은 별도로 통지됩니다.
