제품 상세정보
원래 장소: 중국
브랜드 이름: HETECH
인증: ISO9001,ISO14001,ISO13485,IATF16949
모델 번호: HCCH210WV01A
지불과 운송 용어
최소 주문 수량: 100개
배달 시간: 4-6weeks
지불 조건: T/T
공급 능력: 50K/month
P/n: |
HCCH210WV01A |
크기: |
2.1인치(IPS) |
디스플레이 타입: |
IPS |
결의: |
480x480 |
외형치수: |
56.18(W)*59.71(H)*2.3(D)mm |
활동 영역: |
Φ53.28mm |
밝기: |
250 cd/m2 |
인터페이스: |
40핀SPI+RGB |
관점: |
85/85/85/85 |
드라이버 IC: |
ST7701S |
작동 임시.: |
-20~70C |
저장 온도: |
-30~80C |
대비율: |
1000 |
측면 비율: |
1:1 |
적용: |
해양, IOT 장치, 산업 및 의료 애플리케이션 |
P/n: |
HCCH210WV01A |
크기: |
2.1인치(IPS) |
디스플레이 타입: |
IPS |
결의: |
480x480 |
외형치수: |
56.18(W)*59.71(H)*2.3(D)mm |
활동 영역: |
Φ53.28mm |
밝기: |
250 cd/m2 |
인터페이스: |
40핀SPI+RGB |
관점: |
85/85/85/85 |
드라이버 IC: |
ST7701S |
작동 임시.: |
-20~70C |
저장 온도: |
-30~80C |
대비율: |
1000 |
측면 비율: |
1:1 |
적용: |
해양, IOT 장치, 산업 및 의료 애플리케이션 |

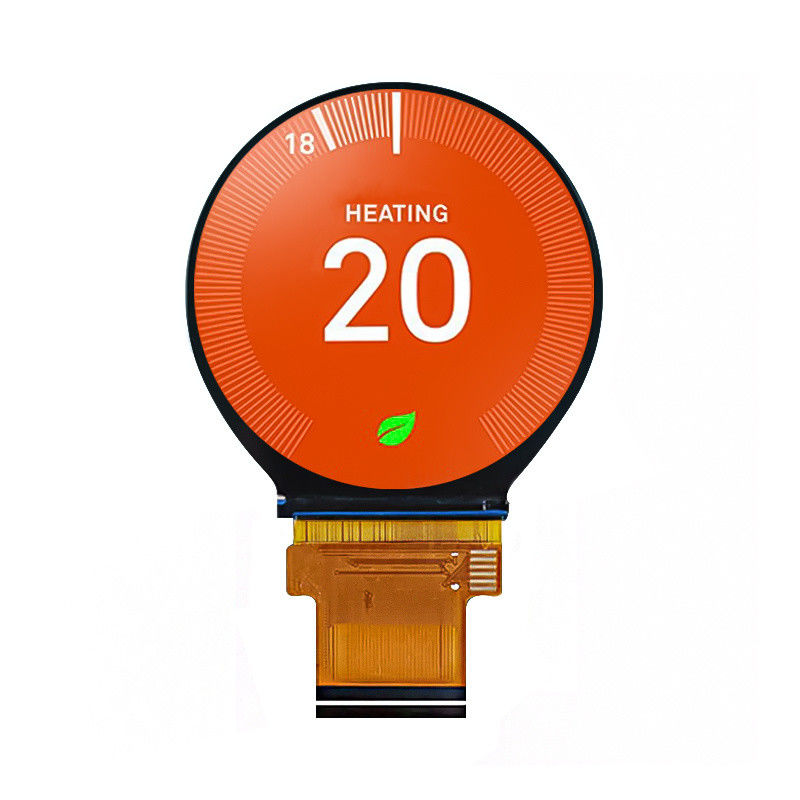

2.1인치 원형 LCD 화면 40pinSPI+RGB 및 ST7701S IC
제품 설명:
HCCH210WV01A이 20.1인치480x480이 LCD 디스플레이는원형 색상 디스플레이가40pinSPI+RGB인터페이스, 그리고ST7701S이 2.1 인치 IPS TFT LCD 화면은 250 니트 밝기입니다.56.18 ((W) * 59.71 ((H) * 2.3 ((D) mm원형 디스플레이, 우리는 또한 표준 용량 터치 패널을 가지고 있습니다.이 2.1" 전체 컬러 원형 IPS TFT 디스플레이 모듈은 모든 둥근 뷰 앵글과 높은 콘트라스트 비율을 갖추고 있습니다.산업 및 의료용.
일반 사양:
| P/N | HCCH210WV01A |
| 크기 | 20.1인치 |
| 표시 모드 | IPS/전달기/정상 흑색 |
| 결의 | 480*480 |
| 오프라인 차원 (mm) | 56.18 ((W) * 59.71 ((H) * 2.3 ((D) mm |
| 액티브 영역 (mm) | φ53.28mm |
| 밝기 (cd/m2) | 250 |
| 시야 각 (L/R/T/B) | 85/85/85/85 |
| 인터페이스 | 40pinSPI+RGB |
| 드라이버 IC | ST7701S |
| 작동 온도 | -20~70°C |
| 스토지 온도 | -30~80°C |
| 측면 비율 | 1:1 |
| 콘트라스트 비율 | 1000 |
| 적용 | 해양, IOT 장치, 산업 및 의료 응용 |
제품 도면:
핀 할당:
백라이트 운전 조건:
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT | 시험 상태 |
| LED 백글라이트 전압 | Vf | 3.0 | 3.2 | 3.5 | V | if=80mA |
| LED 백라이트 전류 | 만약 | - | 80 | - | mA | - |
| LED 수명 | - | - | 20000 | - | 시간 | if=80mA |
원형 LCD 디스플레이 시리즈
|
HTC 원형 LCD 디스플레이 크기
|
|||||||||||
| 따뜻하게 상기합니다: 아래 목록 모델이 귀하의 요구 사항을 충족 할 수 없다면, 사용자 정의는 귀하의 특정 요구 사항에 따라 이루어질 수 있습니다. 그러나 LCM,RTP,CTP, 드라이버 보드 등으로 제한되지 않습니다. | |||||||||||
| - 아니 | 크기 | 제1부 | LCD 타입 | 결의 |
윤곽 차원 |
활동 영역 | 인터페이스 | 콘트라스트 비율 | 밝기 | 작동 온도 | 저장 온도 |
| 1 | 1.8" | HC018IX20020-F63 | IPS | 360*360 |
48.08*49.95*1.96mm |
φ45.68mm | 30pin MIPI | 1200 | 250 | -20~70°C | -30~80°C |
| 2 | 2.1 | HCCH210WV01A | IPS | 480*480 |
56.18*59.71*2.3mm |
φ53.28mm | 40pinSPI+RGB | 1000 | 250 | -20~70°C | -30~80°C |
| 3 | 3.5" | HC035IXA0040-G10 | IPS | 800*640 |
97.6*83.79*4.0mm |
90.0*72.0mm | 40pinSPI+RGB | 1200 | 1000 | -30~80°C | -40~90°C |
| 4 | 3.5" | HC035IXA0040-F13 | IPS | 800*640 |
97.6*83.79*4.0mm |
90.0*72.0mm | 40pinSPI+RGB | 1200 | 1000 | -20~70°C | -30~80°C |
| 5 | 3.5" | HC035IXA0077-G82 | IPS | 720*670 |
98.88*94.12*7.75mm |
890.74*83.51 mm |
40pin RGB | 1200 | 1000 | -30~80°C | -30~80°C |
| 6 | 4인치 | HC040IXA4077-F34 | IPS | 720*720 |
110*112.49*7.7mm |
φ101.52mm | 40pin MIPI | 1000 | 1400 | -30~85°C | -30~85°C |
| 7 | 4인치 | HC040IXA4077-F35 | IPS | 720*720 |
110*112.49*7.7mm |
φ101.52mm | 40pinLVDS | 1200 | 1000 | -30~80°C | -30~85°C |
사용자 정의:
FAQ:
Q1. LCD 디스플레이에 대한 샘플 주문을 받을 수 있습니까?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다
Q2. 유도시간은 어떻게 될까요?
A:일반적으로 4 ~ 5 일 샘플 주문에 상품이 재고에 있다면, 그리고 4 ~ 6 주 대량 생산 (량과 제품에 따라).
Q3. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸릴까요?
A: DHL, UPS, FEDEX로 배송합니다.
Q4. LCD 디스플레이 의 주문 을 어떻게 진행 합니까?
A: 먼저 당신의 요구 사항 또는 응용 프로그램을 알려주세요.
둘째, 우리는 당신의 요구 사항이나 제안에 따라 인용합니다.
셋째, 고객은 샘플을 확인하고 정식 주문을 위해 보증금을 지불합니다.
넷째, 우리는 생산을 준비합니다.
Q5: 당신은 제품에 대한 보증을 제공합니까?
A: 예, 우리는 우리의 제품에 1 년 보증을 제공합니다.
Q6: 고장난 제품 을 어떻게 처리 합니까?
A: 첫째, 우리의 제품은 엄격한 품질 관리 시스템에서 생산되며 결함 비율은 0.2% 미만입니다.
B.인적 요인으로 인한 손상을 제외하고는 배송 시작부터 1년 내 보증합니다.
특별한 조건이 있는 경우, 보증 기간은 별도로 알려집니다.
