제품 상세정보
원래 장소: 중국
브랜드 이름: HETECH
인증: ISO9001,ISO14001,ISO13485,IATF16949
모델 번호: HC035IXA0040-G10
지불과 운송 용어
최소 주문 수량: 100개
배달 시간: 4-6weeks
지불 조건: T/T
공급 능력: 50K/month
P/n: |
HC035IXA0040-G10 |
크기: |
3.54인치(IPS) |
디스플레이 타입: |
(IPS) |
결의: |
800x640 |
외형치수: |
97.6(W)*83.79(H)*4.0(D)mm |
활동 영역: |
90.0(H)*72.0(W)mm |
밝기: |
1000년 cd/m2 |
인터페이스: |
40핀SPI+RGB |
관점: |
85/85/85/85 |
드라이버 IC: |
ST5892 |
작동 임시.: |
-30-80℃ |
저장 온도: |
-40~90C |
대비율: |
1000 |
측면 비율: |
5:4 |
적용: |
스마트 장치, 제어 손잡이, 휴머노이드 로봇 |
P/n: |
HC035IXA0040-G10 |
크기: |
3.54인치(IPS) |
디스플레이 타입: |
(IPS) |
결의: |
800x640 |
외형치수: |
97.6(W)*83.79(H)*4.0(D)mm |
활동 영역: |
90.0(H)*72.0(W)mm |
밝기: |
1000년 cd/m2 |
인터페이스: |
40핀SPI+RGB |
관점: |
85/85/85/85 |
드라이버 IC: |
ST5892 |
작동 임시.: |
-30-80℃ |
저장 온도: |
-40~90C |
대비율: |
1000 |
측면 비율: |
5:4 |
적용: |
스마트 장치, 제어 손잡이, 휴머노이드 로봇 |

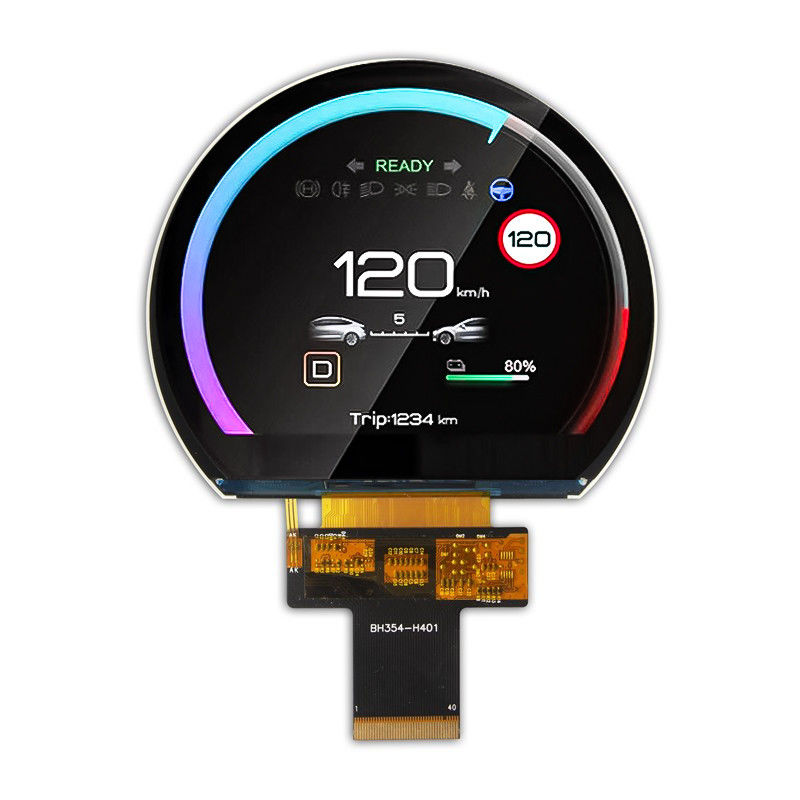

3.54인치 원형 LCD 패널 1000nits 밝기 및 40pinSPI RGB 인터페이스
제품 설명:
HC035IXA0040-G10는 3.54-인치 래켓 모양 LCD 디스플레이 모듈이며, 불규칙한 모양은 사용자의 특별한 요구 사항을 충족시킬 수 있습니다. IPS 디스플레이 모드로 장착되어 있습니다.그것은 사용자가 슈퍼 시각적 경험을 즐길 수 있도록 넓은 볼 각도를 제공합니다이 모듈은 800*640 픽셀의 해상도를 가지고 있으며, 이는 사용자에게 현실적인 색상과 명확한 세부 정보를 제공합니다. 97.6*83.79*4.0mm의 컴팩트 프레임에 내장되어 있습니다.이 모듈은 90의 풍부한 활성 관측 영역을 제공합니다.0*72.0mm. 85/85/85/85의 화려한 볼 각과 1000nits의 빛의 밝기 수준이 결합되어,이 디스플레이의 이미지는 여러 각도에서 명확하게 볼 수 있으며 햇빛 아래에서 읽을 수 있습니다.이 모듈은 40pinSPI와 RGB 인터페이스로 효율적인 데이터 전송을 위해 최적화되었습니다. HC035IXA0040-G10은 실용적인 디자인과 혁신의 강력한 조합을 예로 들 수 있습니다.스마트 기기들에 포함되는, 제어 단추와 휴머노이드 로봇, 등 분야에서 탁월한 시각적 상호 작용을 달성하기 위해.
일반 사양:
| P/N | HC035IXA0040-G10 |
| 크기 | 3.54인치 |
| 표시 모드 | 보통은 검은색 |
| 결의 | 800*640 |
| 오프라인 차원 (mm) | 97.6 ((W) * 83.79 ((H) * 4.0 ((D) mm |
| 액티브 영역 (mm) | 90.0 ((H) * 72.0 ((W) mm |
| 밝기 (cd/m2) | 1000 |
| 시야 각 (L/R/T/B) | 85/85/85/85 |
| 인터페이스 | 40pinSPI+RGB |
| 드라이버 IC | ST5892 |
| 작동 온도 | -30~80°C |
| 스토지 온도 | -40~90°C |
| 측면 비율 | 5:4 |
| 콘트라스트 비율 | 1000 |
| 적용 | 스마트 기기, 컨트롤 버튼, 인간형 로봇 |
제품 도면:
핀 할당:
원형 LCD 디스플레이 시리즈
|
원형 LCD 디스플레이 크기
|
|||||||||||
| 따뜻하게 상기합니다: 아래 목록 모델이 귀하의 요구 사항을 충족 할 수 없다면, 사용자 정의는 귀하의 특정 요구 사항에 따라 이루어질 수 있습니다. 그러나 LCM,RTP,CTP, 드라이버 보드 등으로 제한되지 않습니다. | |||||||||||
| - 아니 | 크기 | 제1부 | LCD 타입 | 결의 | 윤곽 차원 | 활동 영역 | 인터페이스 | 콘트라스트 비율 | 밝기 | 작동 온도 | 저장 온도 |
| 1 | 1.8" | HC018IX20020-F63 | IPS | 360*360 | 48.08*49.95*1.96mm | φ45.68mm | 30pin MIPI | 1200 | 250 | -20~70°C | -30~80°C |
| 2 | 2.1 | HCCH210WV01A | IPS | 480*480 | 56.18*59.71*2.3mm | φ53.28mm | 40pinSPI+RGB | 1000 | 250 | -20~70°C | -30~80°C |
| 3 | 3.5" | HC035IXA0040-G10 | IPS | 800*640 | 97.6*83.79*4.0mm | 90.0*72.0mm | 40pinSPI+RGB | 1200 | 1000 | -30~80°C | -40~90°C |
| 4 | 3.5" | HC035IXA0040-F13 | IPS | 800*640 | 97.6*83.79*4.0mm | 90.0*72.0mm | 40pinSPI+RGB | 1200 | 1000 | -20~70°C | -30~80°C |
| 5 | 3.5" | HC035IXA0077-G82 | IPS | 720*670 | 98.88*94.12*7.75mm | 89.74*83.51mm | 40pin RGB | 1200 | 1000 | -30~80°C | -30~80°C |
| 6 | 4인치 | HC040IXA4077-F34 | IPS | 720*720 | 110*112.49*7.7mm | φ101.52mm | 40pin MIPI | 1000 | 1400 | -30~85°C | -30~85°C |
| 7 | 4인치 | HC040IXA4077-F35 | IPS | 720*720 | 110*112.49*7.7mm | φ101.52mm | 40pinLVDS | 1200 | 1000 | -30~80°C | -30~85°C |
백라이트 운전 조건:
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT | 시험 상태 |
| LED 백글라이트 전압 | Vf | - | 18 | - | V | if=180mA |
| LED 백라이트 전류 | 만약 | - | 180 | - | mA | - |
| LED 수명 | - | 25000 | - | - | 시간 | if=180mA |
사용자 정의:
FAQ:
Q1. LCD 디스플레이에 대한 샘플 주문을 받을 수 있습니까?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다
Q2. 유도시간은 어떻게 될까요?
A:일반적으로 4 ~ 5 일 샘플 주문에 상품이 재고에 있다면, 그리고 4 ~ 6 주 대량 생산 (량과 제품에 따라).
Q3. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸릴까요?
A: DHL, UPS, FEDEX로 배송합니다.
Q4. LCD 디스플레이 의 주문 을 어떻게 진행 합니까?
A: 먼저 당신의 요구 사항 또는 응용 프로그램을 알려주세요.
둘째, 우리는 당신의 요구 사항이나 제안에 따라 인용합니다.
셋째, 고객은 샘플을 확인하고 정식 주문을 위해 보증금을 지불합니다.
넷째, 우리는 생산을 준비합니다.
Q5: 당신은 제품에 대한 보증을 제공합니까?
A: 예, 우리는 우리의 제품에 1 년 보증을 제공합니다.
Q6: 고장난 제품 을 어떻게 처리 합니까?
A: 첫째, 우리의 제품은 엄격한 품질 관리 시스템에서 생산되며 결함 비율은 0.2% 미만입니다.
B.인적 요인으로 인한 손상을 제외하고는 배송 시작부터 1년 내 보증합니다.
특별한 조건이 있는 경우, 보증 기간은 별도로 알려집니다.
