제품 상세정보
Place of Origin: China
브랜드 이름: HETECH
인증: ISO9001,ISO14001,ISO13485,IATF16949
Model Number: HC035IXA0040-G10
지불과 운송 용어
Minimum Order Quantity: 100pcs
Delivery Time: 4-6weeks
Payment Terms: T/T
Supply Ability: 50K/month
P/N: |
HC035IXA0040-G10 |
Size: |
3.54"(IPS) |
Display type: |
(IPS) |
Resolution: |
800x640 |
Outline dimension: |
97.6(W)*83.79(H)*4.0(D)mm |
Active area: |
90.0(H)*72.0(W)mm |
Brightness: |
1000cd/m2 |
Interface: |
40pinSPI+RGB |
Viewing angle: |
85/85/85/85 |
Driver IC: |
ST5892 |
Operation Temp.: |
-30-80℃ |
Storage Temp.: |
-40~90℃ |
Contrast ratio: |
1000 |
Aspect ratio: |
5:4 |
Application: |
Smart gadgets, Control knob,Humanoid robot |
P/N: |
HC035IXA0040-G10 |
Size: |
3.54"(IPS) |
Display type: |
(IPS) |
Resolution: |
800x640 |
Outline dimension: |
97.6(W)*83.79(H)*4.0(D)mm |
Active area: |
90.0(H)*72.0(W)mm |
Brightness: |
1000cd/m2 |
Interface: |
40pinSPI+RGB |
Viewing angle: |
85/85/85/85 |
Driver IC: |
ST5892 |
Operation Temp.: |
-30-80℃ |
Storage Temp.: |
-40~90℃ |
Contrast ratio: |
1000 |
Aspect ratio: |
5:4 |
Application: |
Smart gadgets, Control knob,Humanoid robot |

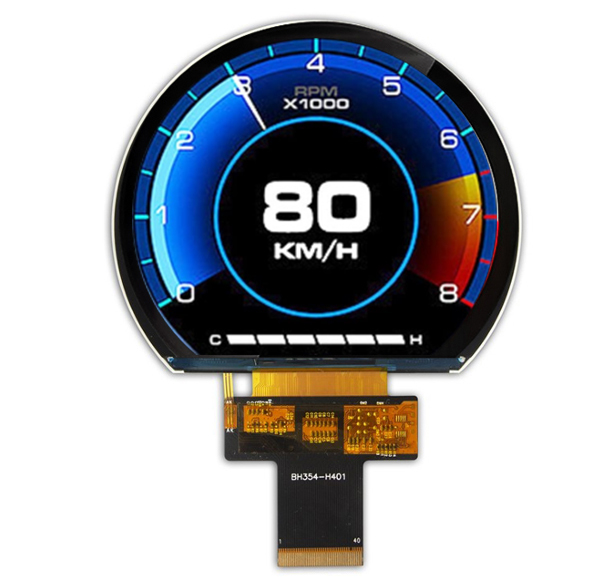

3.54인치 원형 LCD 패널 (오토바이 클러스터용)
제품 설명:
HC035IXA0040-G10은 극한 환경에서 사용하도록 설계된 3.54인치 IPS 화면입니다. 800x640 해상도와 1200:1 명암비는 매우 선명하고 생생한 시각 효과를 제공하며, 1000nits 초고휘도는 작열하는 햇빛 아래에서도 맑고 깨끗한 가독성을 보장합니다. -30°C ~ 85°C의 온도에서 완벽하게 작동하도록 제작되어 혹독한 야외 환경에 적합합니다. 85°의 넓은 시야각과 40핀 RGB 인터페이스를 통해 이 디스플레이는 진동이 심한 응용 분야에서 안정적인 성능을 보장합니다. 97.6mm*83.79mm*4mm의 콤팩트한 디자인 외부 프레임과 90mm*72mm의 최적화된 활성 영역은 화면 선명도를 저하시키지 않으면서 공간 효율성을 극대화합니다. 위의 매개변수는 전기 자동차, 오토바이 대시보드에 적합합니다.
일반 사양:
| P/N | HC035IXA0040-G10 |
| 크기 | 3.54 인치 |
| 디스플레이 모드 | 노멀 블랙 |
| 해상도 | 800*640 |
| 외형 치수(mm) | 97.6(W)*83.79(H)*4.0(D)mm |
| 활성 영역(mm) | 90.0(H)*72.0(W)mm |
| 밝기(cd/m²) | 1000 |
| 시야각(L/R/T/B) | 85/85/85/85 |
| 인터페이스 | 40핀SPI+RGB |
| 드라이버 IC | ST5892 |
| 작동 온도 | -30~80℃ |
| 보관 온도 | -40~90℃ |
| 화면비 | 5:4 |
| 명암비 | 1000 |
| 응용 분야 | 스마트 기기, 제어 노브, 휴머노이드 로봇 |
제품 도면:
핀 할당:
원형 LCD 디스플레이 시리즈
|
원형 LCD 디스플레이 크기 |
|||||||||||
| 주의 사항: 아래 나열된 모델이 요구 사항을 충족하지 못하는 경우 LCM, RTP, CTP, 드라이버 보드 등에 국한되지 않고 특정 요구 사항에 따라 맞춤 제작이 가능합니다. | |||||||||||
| No. | 크기 | 부품 번호 | LCD 유형 | 해상도 | 외형 치수 | 활성 영역 | 인터페이스 | 명암비 | 밝기 | 작동 온도 | 보관 온도 |
| 1 | 1.8" | HC018IX20020-F63 | IPS | 360*360 | 48.08*49.95*1.96mm | φ45.68mm | 30핀 MIPI | 1200 | 250 | -20~70℃ | -30~80℃ |
| 2 | 2.1" | HCCH210WV01A | IPS | 480*480 | 56.18*59.71*2.3mm | φ53.28mm | 40핀SPI+RGB | 1000 | 250 | -20~70℃ | -30~80℃ |
| 3 | 3.5" | HC035IXA0040-G10 | IPS | 800*640 | 97.6*83.79*4.0mm | 90.0*72.0mm | 40핀SPI+RGB | 1200 | 1000 | -30~80℃ | -40~90℃ |
| 4 | 3.5" | HC035IXA0040-F13 | IPS | 800*640 | 97.6*83.79*4.0mm | 90.0*72.0mm | 40핀SPI+RGB | 1200 | 1000 | -20~70℃ | -30~80℃ |
| 5 | 3.5" | HC035IXA0077-G82 | IPS | 720*670 | 98.88*94.12*7.75mm | 89.74*83.51mm | 40핀 RGB | 1200 | 1000 | -30~80℃ | -30~80℃ |
| 6 | 4" | HC040IXA4077-F34 | IPS | 720*720 | 110*112.49*7.7mm | φ101.52mm | 40핀 MIPI | 1000 | 1400 | -30~85℃ | -30-85℃ |
| 7 | 4" | HC040IXA4077-F35 | IPS | 720*720 | 110*112.49*7.7mm | φ101.52mm | 40핀LVDS | 1200 | 1000 | -30~80℃ | -30-85℃ |
백라이트 구동 조건:
| 항목 | 기호 | 최소 | 일반 | 최대 | 단위 | 테스트 조건 |
| LED 백라이트 전압 | Vf | - | 18 | - | V | If=180mA |
| LED 백라이트 전류 | If | - | 180 | - | mA | - |
| LED 수명 | - | 25000 | - | - | 시간 | If=180mA |
맞춤 설정:
FAQ:
Q1. LCD 디스플레이에 대한 샘플 주문을 할 수 있습니까?
A: 예, 품질을 테스트하고 확인하기 위해 샘플 주문을 환영합니다.
Q2. 리드 타임은 어떻습니까?
A: 상품이 재고가 있는 경우 샘플 주문의 경우 일반적으로 4~5일, 대량 생산의 경우 4~6주입니다(수량 및 제품 기준).
Q3. 상품을 어떻게 배송하며 도착하는 데 얼마나 걸립니까?
A: DHL, UPS, FedEx로 배송합니다.
Q4. LCD 디스플레이 주문은 어떻게 진행합니까?
A: 먼저 요구 사항 또는 응용 프로그램을 알려주십시오.
둘째, 귀하의 요구 사항 또는 제안에 따라 견적을 제시합니다.
셋째, 고객은 샘플을 확인하고 정식 주문에 대한 보증금을 예치합니다.
넷째, 생산을 준비합니다.
Q5: 제품에 대한 보증을 제공합니까?
A: 예, 당사 제품에 대해 1년 보증을 제공합니다.
Q6: 결함은 어떻게 처리합니까?
A: 첫째, 당사 제품은 엄격한 품질 관리 시스템으로 생산되며 불량률은 0.2% 미만입니다.
B.인적 요인으로 인한 손상 외에, 배송 시작일로부터 1년 보증.
특별한 조건이 있는 경우 보증 기간은 별도로 통지됩니다.
